ケースブレーカ 通販・販売用選定ページ(パナソニック)

ブレーカのご購入に役立つ、選定表を作成いたしました。

パナソニックのケースブレーカの選定ページです。

希望するパナソニックのブレーカの種類をクリックして頂ければ、各商品販売ページ選定表に移動します。

ボックス内取付ブレーカ｜盤用ブレーカ｜ケースブレーカ
↑各ブレーカの種類の名称をクリックすれば該当のページに移動します。↑

またブレーカの仕組みについてのご説明ページもございますので、ご参考いただければ幸いです。

ケースブレーカ屋内用BCD・BED・BCDB・BEDB型（三相単相両用）
ケースブレーカ屋内用BCD・BED型コンセント付き（三相専用）
1. ケースブレーカ屋内用コンセント付 30AF
ケースブレーカ屋外用BCD・BCF・BED・BEF型（三相単相両用）
1. ケースブレーカ屋外用 30AF
2. ケースブレーカ屋外用 50AF・60AF
ケースブレーカ屋外用BCD・BED型コンセント付き（三相専用）
1. ケースブレーカ屋外用コンセント付 30AF・50AF
ケースブレーカ屋外用NCF・EF型フリースペース付 NCF-R・EF-R型分岐ブレーカ+コンセント付
1. ケースブレーカ屋外用フリースペース付・分岐ブレーカ+コンセント付

ケースブレーカ屋内用BCD・BED・BCDB・BEDB型（三相単相両用）

ケースブレーカ屋内用 30AF

タイプ		配線保護用		配線保護用		漏電保護用	漏電保護用		漏電保護用		断路器
ケース材質		プラスティック		スチール		プラスティック	プラスティック		スチール		プラスティック
フレーム		30AF		30AF		30AF	30AF	30AF	30AF		30AF
外観及び寸法
極数素子数		2P2E	3P3E	2P2E	3P3E	2P2E	3P3E	3P3E	2P2E	3P3E	2P0E	3P0E
感度電流		－	－	－	－	30mA	15mA	30mA	30mA	30mA	－	－
ブレーカ容量	モータ定格	品　番	品　番	品　番	品　番	品　番	品　番	品　番	品　番	品　番	品　番	品　番
1.4Ａ	0.2kW	－	BCD3014K	－	－	－	－	－	－	－	－	－
2.5Ａ	0.4kW	－	BCD3025K	－	－	－	－	－	－	－	－	－
4Ａ	0.75kW	－	BCD34K	－	－	－	－	－	－	－	－	－
5.5Ａ	1.0kW	－	BCD3055K	－	－	－	－	－	－	－	－	－
7.1Ａ	1.5kW	－	BCD3071K	－	－	－	－	－	－	－	－	－
9Ａ	1.9kW	－	BCD39K	－	－	－	－	－	－	－	－	－
10Ａ	2.2kW	－	BCD310K	－	－	－	－	－	－	－	－	－
15Ａ	(0.75kw)	BCD215K	－	BCDB215K	－	BED2153K	－	－	BEDB2153K	－	－	－
15Ａ	3.7kW	－	BCD315K	－	BCDB315K	－	BED3152K	BED3153K	－	BEDB3153K	－	－
20Ａ	－	BCD220K	BCD320K	BCDB220K	BCDB320K	BED2203K	BED3202K	BED3203K	BEDB2203K	BEDB3203K	－	－
25Ａ	5.5kW	－	BCD325K	－	－	－	－	－	－	－	－	－
30Ａ	－	BCD230K	－	BCDB230K	－	BED2303K	－	－	BEDB2303K	－	BCD9230K	BCD9330K
30Ａ	7.5kW	－	BCD330K	－	BCDB330K	－	BED3302K	BED3303K	－	BEDB3303K	－	－
定格電流・遮断電流(sym)		AC200V 2.5kA		AC200V 2.5kA		AC100-200V両用 2.5kA	AC100-200V両用 2.5kA		AC100-200V両用 2.5kA		AC250V 1kA(0.2秒)

※　モータ規格は200V定格を表示　ただし、（　）ないは100V定格を表示
※　断路器は定格短時間電流になります

ケースブレーカ屋内用 50AF

タイプ		配線保護用		配線保護用		漏電保護用		漏電保護用		断路器
ケース材質		プラスティック		スチール		プラスティック		スチール		プラスティック
フレーム		50AF		50AF		50AF		50AF		50AF
外観及び寸法
極数素子数		2P2E	3P3E	2P2E	3P3E	2P2E	3P3E	2P2E	3P3E	2P0E	3P0E
感度電流		－	－	－	－	30mA	30mA	30mA	30mA	－	－
ブレーカ容量	モータ定格	品　番	品　番	品　番	品　番	品　番	品　番	品　番	品　番	品　番	品　番
20Ａ	－	BCD2201K	BCD3201K	－	－	－	BED32031K	－	－	－	－
30Ａ	－	BCD2301K	－	－	－	－	－	－	－	－	－
30Ａ	7.5kW	－	BCD3301K	－	－	－	BED33031K	－	－	－	－
40Ａ	－	BCD240K	BCD340K	BCDB240K	BCDB340K	BED2403K	BED3403K	BEDB2403K	BEDB3403K	－	－
50Ａ	－	BCD250K	－	BCDB250K	－	BED2503K	－	BEDB2503K	－	BCD9250K	BCD9350K
50Ａ	11kW	－	BCD350K	－	BCDB350K	－	BED3503K	－	BEDB3503K	－	－
定格電流・遮断電流(sym)		AC200V 2.5kA		AC200V 2.5kA		AC100-200V両用 2.5kA		AC100-200V両用 2.5kA		AC250V 1.5kA(0.2秒)

ケースブレーカ屋内用 60AF・100AF

タイプ		配線保護用		漏電保護用		配線保護用		漏電保護用
ケース材質		プラスティック		プラスティック		プラスティック		プラスティック
フレーム		60AF		60AF		100AF		100AF
外観及び寸法
極数素子数		2P2E	3P3E	2P2E	3P3E	2P2E	3P3E	3P3E
感度電流		－	－	30mA	30mA	－	－	30mA
ブレーカ容量	モータ定格	品　番	品　番	品　番	品　番	品　番	品　番	品　番
60Ａ	－	BCD260K	－	BED2603K	－	BCD2601K	－	－
60Ａ	15kW	－	BCD360K	－	BED3603K	－	BCD3601K	BED36031K
75Ａ	－	－	－	－	－	BCD275K	－	－
75Ａ	19kW	－	－	－	－	－	BCD375K	BED37531K
100Ａ	－	－	－	－	－	BCD2100K	－	－
100Ａ	22kW	－	－	－	－	－	BCD3100K	BED31003K
定格電流・遮断電流(sym)		AC200V 5kA		AC100-200V両用 5kA		AC200V 25kA		AC100-200V両用 25kA

※　モータ規格は200V定格を表示　ただし、（　）ないは100V定格を表示

ケースブレーカ屋内用BCD・BED型コンセント付き（三相専用）

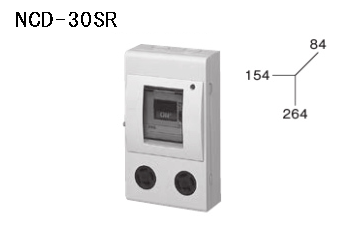

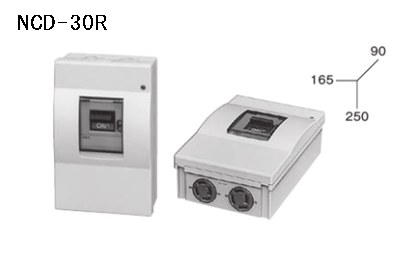

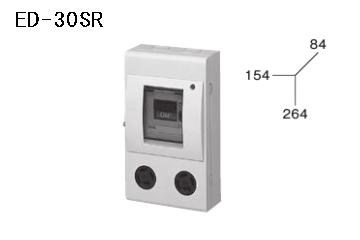

ケースブレーカ屋内用コンセント付 30AF

タイプ	配線保護用		配線保護用		漏電保護用		漏電保護用
ケース材質	プラスティック		スチール		プラスティック		スチール
フレーム	30AF	30AF	30AF	30AF	30AF	30AF	30AF	30AF
外観及び寸法
極数素子数	3P3E		3P3E		3P3E		3P3E
感度電流	－	－	－	－	30mA	30mA	30mA	30mA
コンセント数	１個	２個	１個	２個	１個	２個	１個	２個
ブレーカ容量	品　番	品　番	品　番	品　番	品　番	品　番	品　番	品　番
20Ａ	BCD320R2K	BCD320R3K	－	－	BED3203R2K	BED3203R3K	－	－
30Ａ	BCD330R2K	BCD330R3K	BCDB330R3K	BCDB330R31K	BED3303R2K	BED3303R3K	BEDB3303R3K	BEDB3303R31K
定格電流・遮断電流(sym)	AC200V 2.5kA		AC200V 2.5kA		AC200V専用 2.5kA		AC200V専用 2.5kA

ケースブレーカ屋外用BCD・BCF・BED・BEF型（三相単相両用）

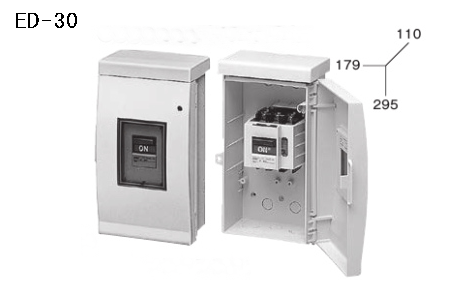

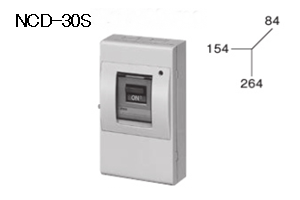

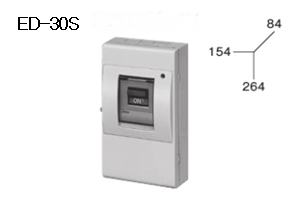

ケースブレーカ屋外用 30AF

タイプ		配線保護用		配線保護用	漏電保護用		漏電保護用	断路器
ケース材質		プラスティック		プラスティック	プラスティック		プラスティック	プラスティック
フレーム		30AF		30AF	30AF		30AF	30AF
外観及び寸法
極数素子数		2P2E	3P3E	3P3E	2P2E	3P3E	3P3E	3P0E
感度電流		－	－	－	30mA	30mA	30mA	－
ブレーカ容量	モータ定格	品　番	品　番	品　番	品　番	品　番	品　番	品　番
15Ａ	(0.75)kW	BCD21571K	－	－	BED215371K	－	－	－
15Ａ	3.7kW	－	BCD31571K	－	－	BED315371K	－	－
20Ａ	－	BCD22071K	BCD32071K	－	BED220371K	BED320371K	－	－
30Ａ	－	BCD23071K	－	－	BED230371K	－	－	BCD933071K
30Ａ	7.5kW	－	BCD33071K	BCF2330K	－	BED330371K	BEF23303K	－
定格電流・遮断電流(sym)		AC200V 2.5kA		AC200V 2.5kA	AC100-200V両用 2.5kA		AC100-200V両用 2.5kA	AC250V 1kA(0.2秒)

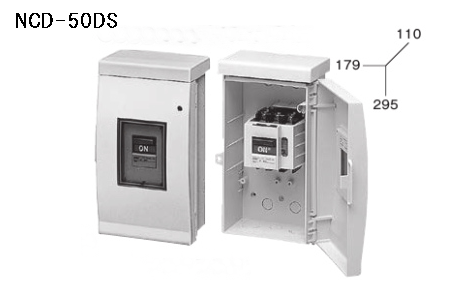

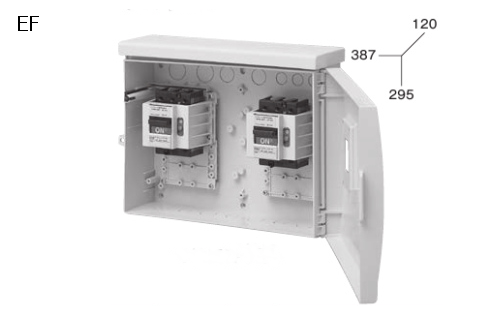

ケースブレーカ屋外用 50AF・60AF

タイプ		配線保護用		配線保護用	漏電保護用		漏電保護用	断路器	配線保護用	漏電保護用
ケース材質		プラスティック		プラスティック	プラスティック		プラスティック	プラスティック	プラスティック	プラスティック
フレーム		50AF		50AF	50AF		50AF	50AF	60AF	60AF
外観及び寸法
極数素子数		2P2E	3P3E	3P3E	2P2E	3P3E	3P3E	3P0E	3P3E	3P3E
感度電流		－	－	－	30mA	30mA	30mA	－	－	30mA
ブレーカ容量	モータ定格	品　番	品　番	品　番	品　番	品　番	品　番	品　番	品　番	品　番
40Ａ	－	BCD24071K	BCD34071K	－	BED240371K	BED340371K	－	－	－	－
50Ａ	－	BCD25071K	BCD35071K	－	BED250371K	BED350371K	－	BCD935071K	－	－
50Ａ	11kW	－	－	BCF2350K	－	－	BEF23503K	－	－	－
60Ａ	15kW	－	－	－	－	－	－	－	BCF2360K	BEF23603K
定格電流・遮断電流(sym)		AC200V 2.5kA		AC200V 2.5kA	AC100-200V両用 2.5kA		AC100-200V両用 2.5kA	AC250V 1.5kA(0.2秒)	AC200V 5kA	AC100-200V両用 5kA

ケースブレーカ屋外用BCD・BED型コンセント付き（三相専用）

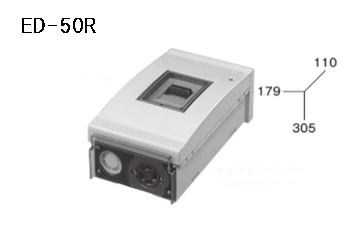

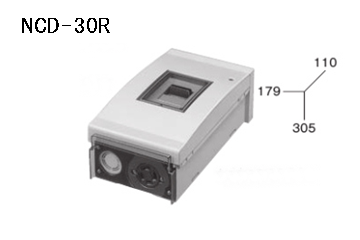

ケースブレーカ屋外用コンセント付 30AF・50AF

タイプ	配線保護用	漏電保護用	配線保護用	漏電保護用
ケース材質	プラスティック	プラスティック	プラスティック	プラスティック
フレーム	30AF	30AF	50AF	50AF
外観及び寸法
極数素子数	3P3E	3P3E	3P3E	3P3E
感度電流	－	30mA	－	30mA
コンセント数	１個	１個	１個	１個
ブレーカ容量	品　番	品　番	品　番	品　番
30Ａ	BCD330R271K	BED3303R271K	－	－
40Ａ	－	－	BCD340R217K	BED3403R217K
定格電流・遮断電流(sym)	AC200V 2.5kA	AC200V専用 2.5kA	AC200V 2.5kA	AC200V専用 2.5kA

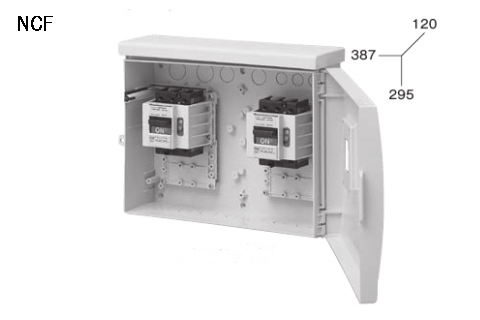

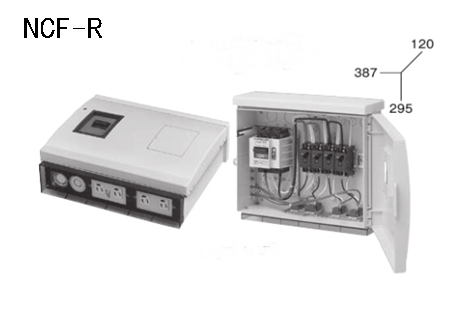

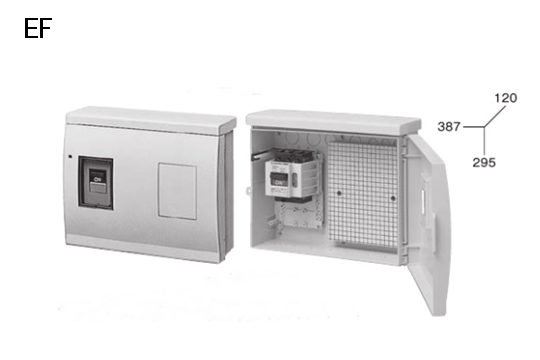

ケースブレーカ屋外用NCF・EF型フリースペース付 NCF-R・EF-R型分岐ブレーカ+コンセント付

ケースブレーカ屋外用フリースペース付・分岐ブレーカ+コンセント付

ケース材質	プラスティック	プラスティック	プラスティック	プラスティック
形　状	フリースペース付	フリースペース付	分岐ブレーカ+フリースペース付	分岐ブレーカ+フリースペース付
外観及び寸法
極数素子数	3P3E	3P3E	3P2E	3P2E
感度電流	－	30mA	－	30mA
ブレーカ容量	品　番	品　番	品　番	品　番
30Ａ	BCF330K	BEF3303K	－	－
50Ａ	BCF350K	BEF3503K	－	－
60Ａ	BCF360K	BEF3603K	－	－
30Ａ(分岐ブレーカ＋コンセント付	－	－	BCF3304R5NK	BEF33034R5NK
