サーキットブレーカBBW型

サーキットブレーカは、安全ブレーカと同じ仕様で呼び方が違うタイプ

分電盤から各部屋へ続く回路毎に取り付けられているもので、一番使用頻度の高いブレーカです。

サーキットブレーカ 30AF・50AF

フ レ ー ム 30AF JIS協約形 30AF 50AF JIS協約形 50AF
外観 及び 寸法 盤用ブレーカ サーキットブレーカ BBW型305060AF JIS協約形 盤用ブレーカ サーキットブレーカ BBW型305060AF 盤用ブレーカ サーキットブレーカ BBW型305060AF JIS協約形 盤用ブレーカ サーキットブレーカ BBW型305060AF
極 数 素 子 数 2P2E 3P3E 2P2E 3P3E 2P2E 3P3E 2P2E 3P3E
ブレーカ容量 品 番 品 番 品 番 品 番 品 番 品 番 品 番 品 番
3A BBW23CK BBW33CK BBW23 BBW33
5A BBW25CK BBW35CK BBW25 BBW35 BBW251SK BBW351SK
10A BBW210CK BBW310CK BBW210 BBW310 BBW2101SK BBW3101SK
15A BBW215CK BBW315CK BBW215 BBW315 BBW2151SK BBW3151SK
20A BBW220CK BBW320CK BBW220 BBW320 BBW2201SK BBW3201SK BBW2201 BBW3201
30A BBW230CK BBW330CK BBW230 BBW330 BBW2301SK BBW3301SK BBW2301 BBW3301
40A BBW240SK BBW340SK BBW240 BBW340
50A BBW250SK BBW350SK BBW250 BBW350
定格電流・遮断電流(sym) AC415V:1.5kA
AC200V:2.5kA
AC100V:2.5kA
AC415V:1.5kA
AC200V:2.5kA
AC100V:2.5kA
AC415V:2.5kA
AC200V:10kA
AC100V:10kA
AC415V:1.5kA
AC200V:2.5kA
AC100V:2.5kA

サーキットブレーカ 60AF・100AF

定格電流・遮断電流(sym)AC415V:2.5kA
AC200V:10kA
AC100V:10kA
AC415V:1.5kA
AC200V:5kA
AC100V:5kA
AC415V:5kA
AC200V:25kA
AC100V:25kA

フ レ ー ム 60AF JIS協約形 60AF 100AF JIS協約形
外観 及び 寸法 盤用ブレーカ サーキットブレーカ BBW型305060AF JIS協約形 盤用ブレーカ サーキットブレーカ BBW型305060AF 盤用ブレーカ サーキットブレーカ BBW型 100AF JIS協約形
極 数 素 子 数 2P2E 3P3E 2P2E 3P3E 2P2E 3P3E
ブレーカ容量 品 番 品 番 品 番 品 番 品 番 品 番
3A BBW232 BBW332
5A BBW252 BBW352
10A BBW2102 BBW3102
15A BBW2152 BBW3152
20A BBW2202 BBW3202 BBW2203K BBW3203K
30A BBW2302 BBW3302 BBW2303K BBW3303K
40A BBW2401 BBW3401 BBW2402K BBW3402K
50A BBW2501 BBW3501 BBW2502K BBW3502K
60A BBW260SK BBW360SK BBW260 BBW360 BBW2601K BBW3601K
75A BBW275K BBW375K
100A BBW2100K BBW3100K

サーキットブレーカ 225AF・250AF・400AF

フ レ ー ム 225AF 250AF 400AF

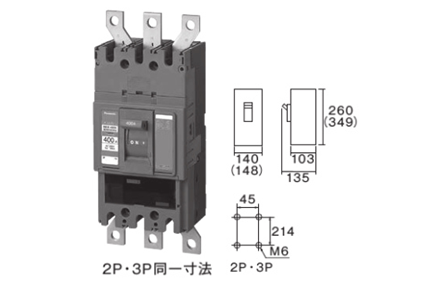

外観 及び 寸法 盤用ブレーカ サーキットブレーカ BBW型 225250AF 盤用ブレーカ サーキットブレーカ BBW型 225250AF 盤用ブレーカ サーキットブレーカ BBW型 400AF
極 数 素 子 数 2P2E 3P3E 2P2E 3P3E 2P2E 3P3E
ブレーカ容量 品 番 品 番 品 番 品 番 品 番 品 番
125A BBW21251C BBW31251C
150A BBW21501C BBW31501C
175A BBW2175C BBW3175C
200A BBW2200C BBW3200C
225A BBW2225C BBW3225C
250A BBW2250C BBW3250C BBW22501K BBW32501K
300A BBW23001K BBW33001K
350A BBW2350K BBW3350K
400A BBW2400K BBW3400K
定格電流・遮断電流(sym)AC415V:25kA
AC200V:50kA
AC100V:50kA
DC250V:10kA
AC415V:25kA
AC200V:50kA
AC100V:50kA
DC250V:10kA
AC415V:25kA
AC200V:50kA
AC100V:50kA
DC250V:10kA

サーキットブレーカBBW-N型(単相3線専用)

サーキットブレーカ 50AF・60AF・100A・225AF・250AF・400AF

125ABBW31251C5

フ レ ー ム 50AF JIS協約形 60AF JIS協約形 100AF JIS協約形 225AF 250AF 400AF

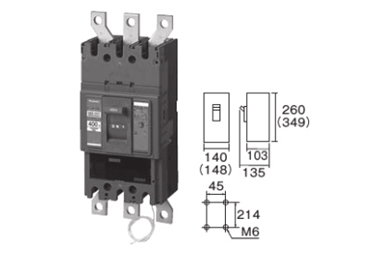

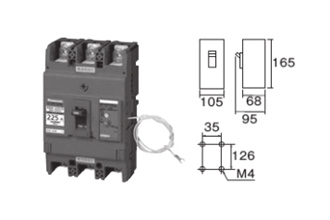

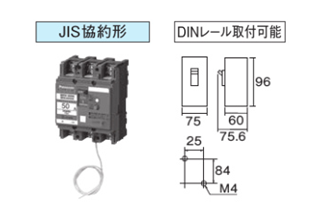

外観 及び 寸法 盤用ブレーカ サーキットブレーカ BBW-N型 単相3線用 5060100JIS 盤用ブレーカ サーキットブレーカ BBW-N型 単相3線用 225250AF 盤用ブレーカ サーキットブレーカ BBW-N型 単相3線用 400AF
極 数 素 子 数 3P2E 3P2E 3P2E 3P3E 3P3E 3P2E
ブレーカ容量 品 番 品 番 品 番 品 番 品 番 品 番
20A BBW3201S5K
30A BBW3301S5K
40A BBW340S5K
50A BBW350S5K
60A BBW360S5K BBW36015K
75A BBW3755K
100A BBW31005K
150A BBW31501C5
175A BBW3175C5
200A BBW3200C5
225A BBW3225C5
250A BBW3250C5 BBW325015K
300A BBW330015K
350A BBW33505K
400A BBW34005K
定格電流・遮断電流(sym)AC100/200V専用(単3)
10kA
AC100/200V専用(単3)
25kA
AC100/200V専用(単3)
50kA

漏電ブレーカBKW型

漏電ブレーカは基本的にはサーキットブレーカと同じですが、機器や配線からの電気の漏れに対して安全に保たれているタイプのブレーカです。

電路は常に絶縁の状態にしておく必要がありますが、絶縁の機能が低下した場合に電流が外部に漏れてしまうことがあり、そういった現象を止める役割があります。

ただ、15mA 30mA 100mA(mAはミリアンペア)と使う機器によっては正常でも電流が漏れるものもあるので、用途によって使い分けが必要になります。

漏電ブレーカ 30AF

フレーム 30AF JIS協約形 30AF JIS協約形 30AF 30AF

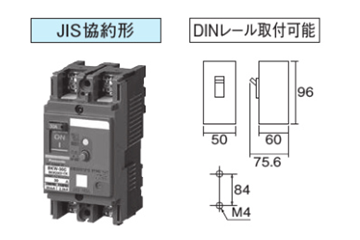

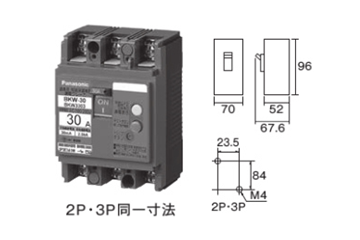

外観 及び 寸法 盤用ブレーカ 漏電ブレーカ BKW型 30C(2P) JIS協約形 漏電ブレーカ 漏電ブレーカ BKW型 30C(3P) JIS協約形 盤用ブレーカ 漏電ブレーカ BKW型 30C(2P3P) 盤用ブレーカ 漏電ブレーカ BKW型 30C(2P3P)
極 数 素 子 数 2P2E 2P2E 3P3E 3P3E 3P3E 2P2E 2P2E 3P3E 3P3E
感 度 電 流 15mA 30mA 15mA 30mA 100/200/500mA切替 15mA 30mA 15mA 30mA
ブレーカ容量 品 番 品 番 品 番 品 番 品 番 品 番 品 番 品 番 品 番
3A BKW232 BKW233 BKW332 BKW333
5A BKW252CK BKW253CK BKW352CK BKW353CK BKW354CK BKW252 BKW253 BKW352 BKW353
10A BKW2102CK BKW2103CK BKW3102CK BKW3103CK BKW3104CK BKW2102 BKW2103 BKW3102 BKW3103
15A BKW2152CK BKW2153CK BKW3152CK BKW3153CK BKW3154CK BKW2152 BKW2153 BKW3152 BKW3153
20A BKW2202CK BKW2203CK BKW3202CK BKW3203CK BKW3204CK BKW2202 BKW2203 BKW3202 BKW3203
30A BKW2302CK BKW2303CK BKW3302CK BKW3303CK BKW3304CK BKW2302 BKW2303 BKW3302 BKW3303
定格電流・遮断容量(sym) AC100-200V専用
AC200V:2.5kA
AC100V:2.5kA
AC100-200V専用
AC200V:2.5kA
AC100V:2.5kA
AC100-200V両用
AC200V:2.5kA
AC100V:2.5kA
AC100-200V両用
AC200V:2.5kA
AC100V:2.5kA

漏電ブレーカ 50AF

フレーム 50AF JIS協約形 50AF JIS協約形 50AF 50AF

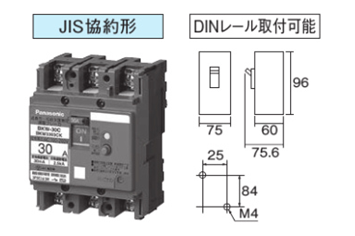

外観 及び 寸法 盤用ブレーカ 漏電ブレーカ BKW型 50C(2P) JIS協約形 盤用ブレーカ 漏電ブレーカ BKW型 50C(3P) JIS協約形 盤用ブレーカ 漏電ブレーカ BKW型 50C(2P) JIS協約形 盤用ブレーカ 漏電ブレーカ BKW型 50C(3P) JIS協約形 盤用ブレーカ 漏電ブレーカ BKW型 50C(2P3P) 盤用ブレーカ 漏電ブレーカ BKW型 50C(2P3P)
極 数 素 子 数 2P2E 2P2E 2P2E 2P2E 3P3E 3P3E 3P3E 3P3E 3P3E 3P3E 2P2E 2P2E 2P2E 3P3E 3P3E 3P3E
感 度 電 流 15mA 30mA 15mA 30mA 15mA 30mA 100/200/500mA切替 15mA 30mA 100/200/500mA切替 15mA 30mA 100mA 15mA 30mA 100mA
ブレーカ容量 品 番 品 番 品 番 品 番 品 番 品 番 品 番 品 番 品 番 品 番 品 番 品 番 品 番 品 番 品 番 品 番
15A BKW21521CK BKW21531CK BKW31521CK BKW31531CK BKW21521SK BKW21531SK BKW21541SK BKW31521SK BKW31531SK BKW31591SK
20A BKW22021CK BKW22031CK BKW32021CK BKW32031CK BKW22021SK BKW22031SK BKW22041SK BKW32021SK BKW32031SK BKW32091SK BKW22021 BKW22031 BKW32021 BKW32031
30A BKW23021CK BKW23031CK BKW33021CK BKW33031CK BKW23021SK BKW23031SK BKW23041SK BKW33021SK BKW33031SK BKW33091SK BKW23021 BKW23031 BKW33021 BKW33031
40A BKW2402CK BKW2403CK BKW3402CK BKW3403CK BKW2402SK BKW2403SK BKW2404SK BKW3402SK BKW3403SK BKW3409SK BKW2403 BKW2404 BKW3403 BKW3404
50A BKW2502CK BKW2503CK BKW3502CK BKW3503CK BKW2502SK BKW2503SK BKW2504SK BKW3502SK BKW3503SK BKW3509SK BKW2503 BKW2504 BKW3503 BKW3504
定格電流・遮断容量(sym) AC100-200V両用
AC200V:2.5kA
AC100V:2.5kA
AC100-200V両用
AC200V:2.5kA
AC100V:2.5kA
AC100-200V両用
AC200V:10kA
AC100V:10kA
AC100-200V両用
AC200V:10kA
AC100V:10kA
AC100-200V両用
AC200V:2.5kA
AC100V:2.5kA
AC100-200V両用
AC200V:2.5kA
AC100V:2.5kA

漏電ブレーカ 60AF

20ABKW22022BKW22032BKW32022BKW3203230ABKW23022BKW23032BKW33022BKW3303240ABKW24031BKW24041BKW34031BKW3404150ABKW25031BKW25041BKW35031BKW3504160ABKW2603SKBKW2604SKBKW3603SKBKW3609SKBKW2603BKW2604BKW3603BKW3604

フレーム 60AF 協約形 60AF 協約形 60AF 60AF
外観 及び 寸法 盤用ブレーカ 漏電ブレーカ BKW型 60(2P) JIS協約形 盤用ブレーカ 漏電ブレーカ BKW型 60(3P) JIS協約形 盤用ブレーカ 漏電ブレーカ BKW型 60(2P3P) 盤用ブレーカ 漏電ブレーカ BKW型 60(2P3P)
極 数 素 子 数 2P2E 2P2E 3P3E 3P3E 2P2E 2P2E 2P2E 3P3E 3P3E 3P3E
感 度 電 流 30mA 100/200/500mA切替 30mA 100/200/500mA切替 15mA 30mA 100mA 15mA 30mA 100mA
ブレーカ容量 品 番 品 番 品 番 品 番 品 番 品 番 品 番 品 番 品 番 品 番
15A BKW21522 BKW21532 BKW31522 BKW31532
定格電流・遮断容量(sym) AC100-200V両用
AC200V:10kA
AC100V:10kA
AC100-200V両用
AC200V:10kA
AC100V:10kA
AC100-200V両用
AC200V:5kA
AC100V:5kA
AC100-200V両用
AC200V:5kA
AC100V:5kA

漏電ブレーカ 100AF・225AF・250AF・400AF

60ABKW26031KBKW26091KBKW36031KBKW36091K75ABKW2753KBKW2759KBKW3753KBKW3759K100ABKW21003KBKW21009KBKW31003KBKW31009K150ABKW315031CBKW315091C175ABKW31753CBKW31759C200ABKW32003CBKW32009C225ABKW32253CBKW32259C250ABKW32503CBKW32509CBKW325031KBKW325091K300ABKW330031KBKW330091K350ABKW33503KBKW33509K400ABKW34003KBKW34009K

フレーム 100AF 協約形 225AF 250AF 400AF

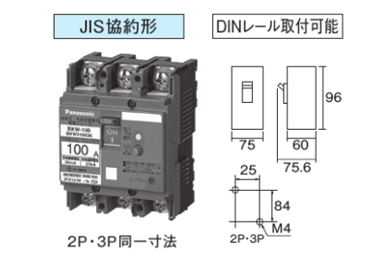

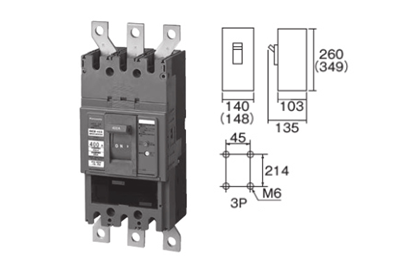

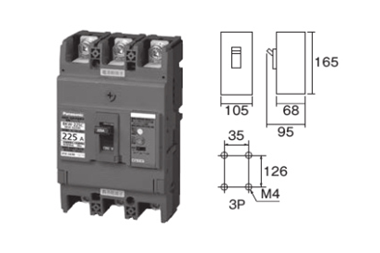

外観 及び 寸法 盤用ブレーカ 漏電ブレーカ BKW型 100(2P3P) JIS協約形 盤用ブレーカ 漏電ブレーカ BKW型 100(2P3P) JIS協約形 盤用ブレーカ 漏電ブレーカ BKW型 225250AFC 盤用ブレーカ 漏電ブレーカ BKW型 225250AFC 盤用ブレーカ 漏電ブレーカ BKW型 400F
極 数 素 子 数 2P2E 2P2E 3P3E 3P3E 3P3E 3P3E 2P2E 2P2E 3P3E 3P3E
感 度 電 流 30mA 100/200/500mA切替 30mA 100/200/500mA切替 30mA 100/200/500mA切替 30mA 100/200/500mA切替 30mA 100/200/500mA切替
ブレーカ容量 品 番 品 番 品 番 品 番 品 番 品 番 品 番 品 番 品 番 品 番
125A BKW312531C BKW312591C
定格電流・遮断容量(sym) AC100-200V両用
AC200V:25kA
AC100V:25kA
AC100-200V両用
AC200V:25kA
AC100V:25kA
AC100-200V両用
AC200V:50kA
AC100V:50kA
AC100-200V両用
AC200V:50kA
AC100V:50kA
AC100-200-415V共用
AC415V:25kA
AC200V:50kA
AC100V:50kA

漏電ブレーカBKW-N型(単相3線式)

漏電ブレーカ 50AF・60AF・100AF

フレーム 50AF 協約形 60AF 協約形 100AF 協約形

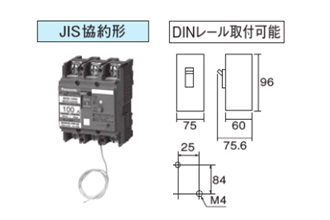

外観 及び 寸法 盤用ブレーカ 漏電ブレーカ単相3線専用 BKW-N型50AF JIS協約形 盤用ブレーカ 漏電ブレーカ単相3線専用 BKW-N型50AF JIS協約形 盤用ブレーカ 漏電ブレーカ単相3線専用 BKW-N型100AF JIS協約形
極 数 素 子 数 3P2E 3P2E 3P2E 3P2E 3P2E 3P2E
感 度 電 流 30mA 100/200/500mA切替 30mA 100/200/500mA切替 30mA 100/200/500mA切替
ブレーカ容量 品 番 品 番 品 番 品 番 品 番 品 番
20A BKW32031S5K BKW32091S5K
30A BKW33031S5K BKW33091S5K
40A BKW3403S5K BKW3409S5K
50A BKW3503S5K BKW3509S5K
60A BKW3603S5K BKW3609S5K BKW360315K BKW360915K
75A BKW37535K BKW37595K
100A BKW310035K BKW310095K
定格電流・遮断容量(sym) AC100/200V専用(単3)
10kA
AC100/200V専用(単3)
10kA
AC100/200V専用(単3)
25kA

漏電ブレーカ 225AF・250AF・400AF

フレーム 225AF 250AF 400AF

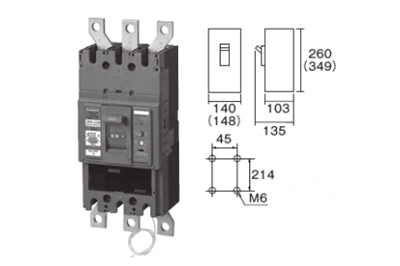

外観 及び 寸法 盤用ブレーカ 漏電ブレーカ単相3線専用 BKW-N型225AF 盤用ブレーカ 漏電ブレーカ単相3線専用 BKW-N型225AF 盤用ブレーカ 漏電ブレーカ単相3線専用 BKW-N型400AF
極 数 素 子 数 3P3E 3P3E 3P2E
感 度 電 流 100/200/500mA切替 100/200/500mA切替 100/200/500mA切替
ブレーカ容量 品 番 品 番 品 番
125A BKW312591C5
150A BKW315091C5
175A BKW31759C5
200A BKW32009C5
225A BKW32259C5
250A BKW32509C5 BKW3250915K
300A BKW3300915K
350A BKW335095K
400A BKW340095K
定格電流・遮断容量(sym) AC100/200V専用(単3)
50kA
AC100/200V専用(単3)
50kA
AC100/200V専用(単3)
50kA
