一般形非常照明通販・販売用選定表(パナソニック)

パナソニック(PANASONIC)非常用照明【非常灯】選定表 照明器具

非常照明(非常灯)のご購入時に役に立つ、選定表を作成いたしました。

パナソニック非常照明(非常灯)の選定ページです。

ご希望の非常照明(非常灯)の欄をクリックして頂ければ、商品販売ページへ移動します。
是非ご活用いただき、ご購入時の助けになればと思います。
いつもありがとうございます!

三菱電機(MITSUBISHI)パナソニック(Panasonic)東芝ライテック(TOSHIBA)
↑こちらメーカー名をクリックで、該当メーカー選定ページに移動します。↑

別途非常照明についてについてのご説明のページもございますので、ご参考いただければ幸いです。

※ 従来ミニハロゲンの何形に相当するか記載しておりますので合わせてご参考にしてください

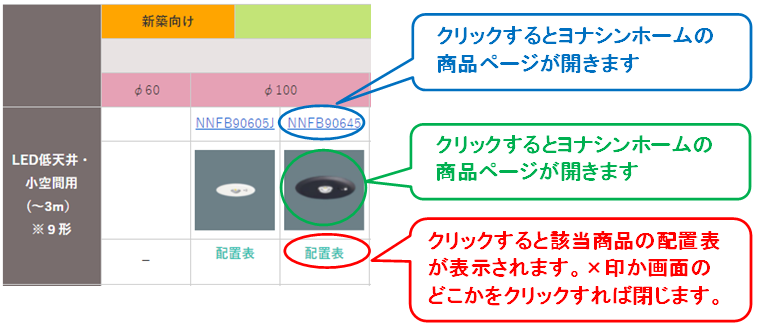

-選定表の見方について―

非常照明 選定表 味方

新築向け リニューアル向け
埋込型 直付型
φ60 φ100 φ150 φ175 φ200 □150 □200
LED低天井・小空間用
(~3m)
※9形

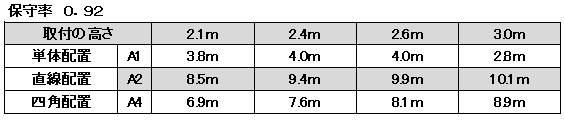

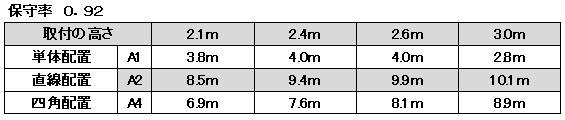

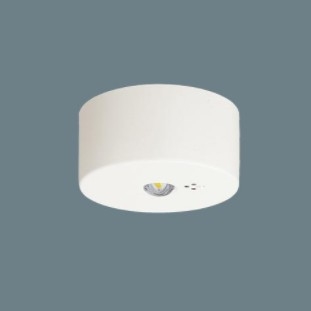

NNFB90605J NNFB90645 NNFB90005J NNFB90045
一般形非常照明選定表(パナソニック) 埋込型φ100 LED低天井・小空間(~3m) ホワイト 一般形非常照明選定表(パナソニック) 埋込型φ100 LED低天井・小空間(~3m) ブラック 一般形非常照明選定表(パナソニック) 直付型 LED低天井・小空間用(~3m) ホワイト 一般形非常照明選定表(パナソニック) 直付型 LED低天井・小空間用(~3m)ブラック

LED低天井用(~3m)
※13形

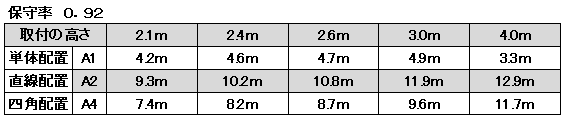

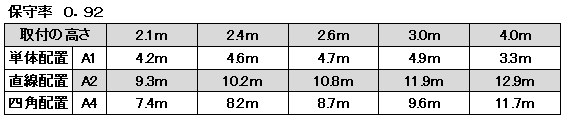

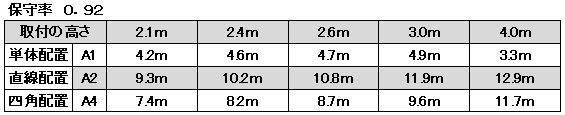

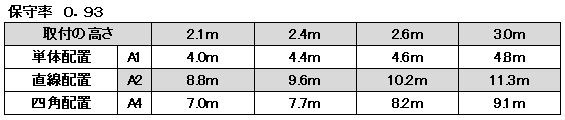

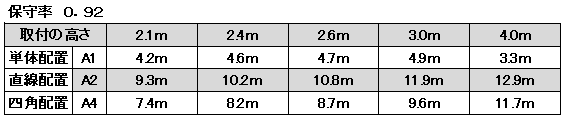

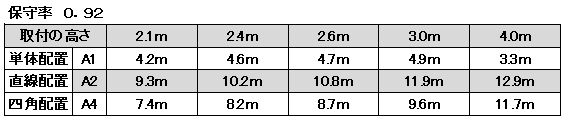

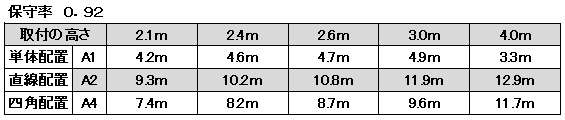

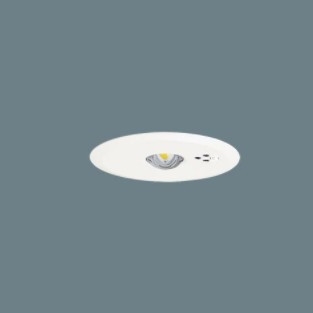

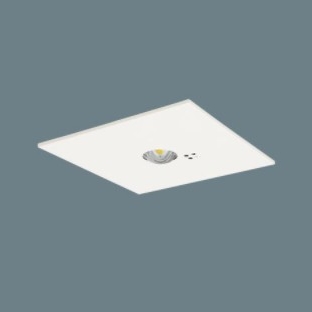

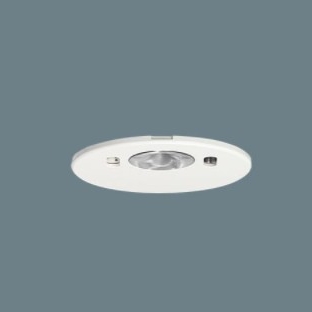

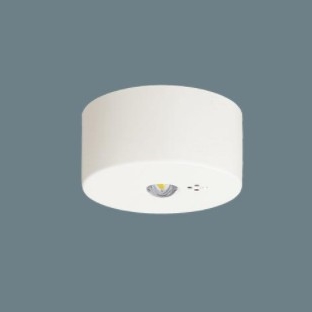

NNFB91606J NNFB91605J NNFB91645 NNFB91615J NNFB91615J+NNN80005K NNFB91615J+NNN80006K NNFB91625J NNFB91005J NNFB91045
一般形非常照明選定表(パナソニック)埋込型φ60 LED低天井用(~3m) 一般形非常照明選定表(パナソニック)埋込型φ100 LED低天井用(~3m) ホワイト 一般形非常照明選定表(パナソニック)埋込型φ100 LED低天井用(~3m) ブラック NNFB91615J + NNN80005K LED非常照明+リニューアルプレートセット 低天井用(-3m) 天井埋込型 埋込穴φ175用 非常時点灯30分タイプ NNFB91615J + NNN80006K LED非常照明+リニューアルプレートセット 低天井用(-3m) 天井埋込型 埋込穴φ200用 非常時点灯30分タイプ 一般形非常照明選定表(パナソニック) 直付型 LED低天井用(~3m)ホワイト 一般形非常照明選定表(パナソニック)直付型 LED低天井用(~3m) ブラック

LED中天井用(~6m)
※30形

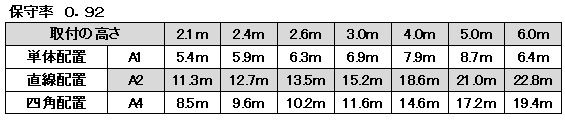

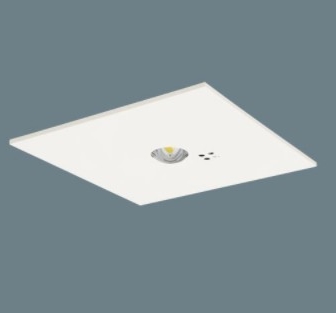

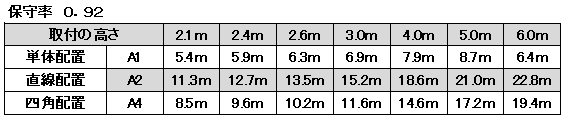

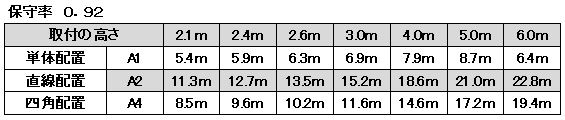

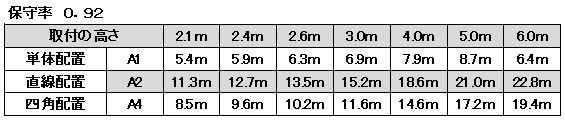

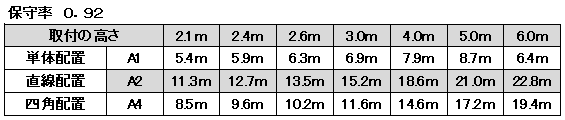

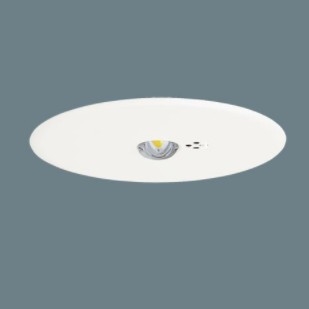

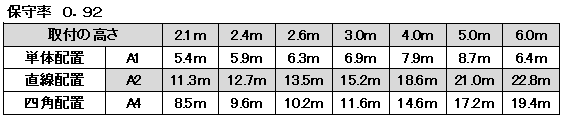

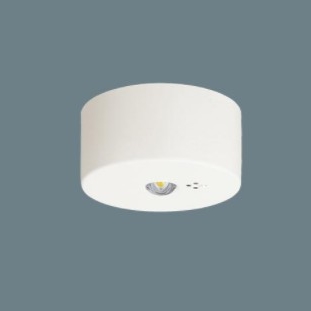

NNFB93605J NNFB93645 NNFB93615J NNFB93615J+NNN80005K NNFB93635J NNFB93625J NNFB93005J NNFB93045
一般形非常照明選定表(パナソニック)埋込型φ100 LED中天井用(~6m) ホワイト 一般形非常照明選定表(パナソニック)埋込型φ200 LED中天井用(~6m) 一般形非常照明選定表(パナソニック)埋込型φ150 LED中天井用(~6m) NNFB93615J + NNN80005K LED非常照明+リニューアルプレートセット 中天井用(-6m) 天井埋込型 埋込穴φ175用 非常時点灯30分タイプ 一般形非常照明選定表(パナソニック)埋込型□200 LED中天井用(~6m) 一般形非常照明選定表(パナソニック)埋込型□200 LED中天井用(~6m) 一般形非常照明選定表(パナソニック)直付型 LED中天井用(~6m) ホワイト 一般形非常照明選定表(パナソニック)直付型 LED中天井用(~6m) ブラック

LED中天井用(~8m)
※30形

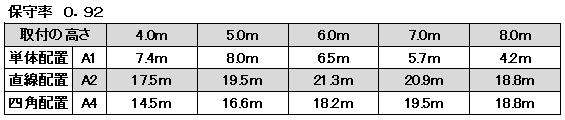

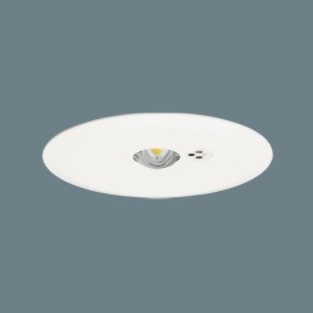

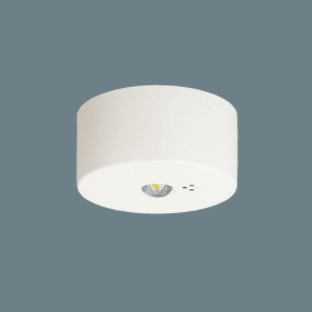

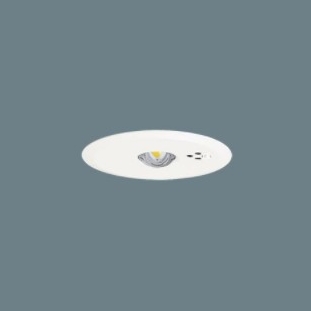

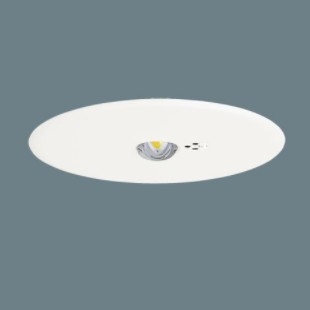

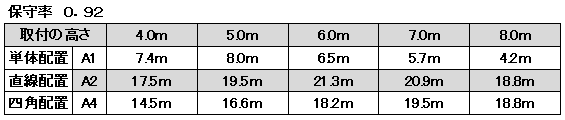

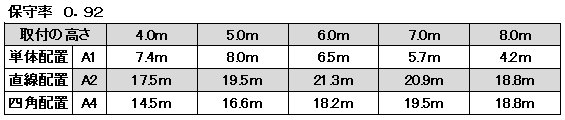

NNFB93606J NNFB93616J NNFB93616J+NNN80005K NNFB93636J NNFB93006J
一般形非常照明選定表(パナソニック)埋込型φ100 LED中天井用(~8m) ホワイト 一般形非常照明選定表(パナソニック)埋込型φ150 LED中天井用(~8m) NNFB93616J + NNN80005K LED非常照明+リニューアルプレートセット 中天井用(-8m) 天井埋込型 埋込穴φ175用 非常時点灯30分タイプ 一般形非常照明選定表(パナソニック)埋込型φ200 LED中天井用(~8m) 一般形非常照明選定表(パナソニック)直付型 LED中天井用(~8m) ホワイト

LED高天井用(~10m)
※30形

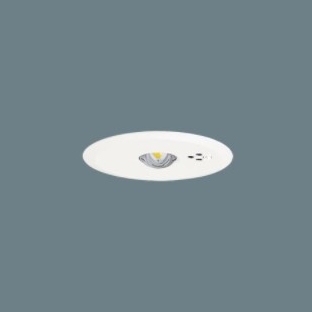

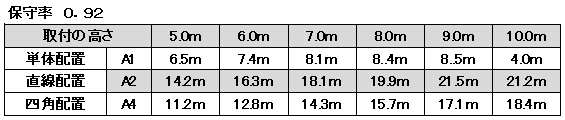

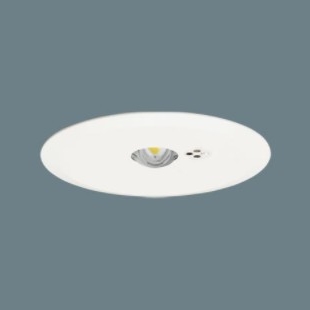

NNFB93607J NNFB93617J NNFB93617J+NNN80005K NNFB93637J NNFB93007J
一般形非常照明選定表(パナソニック)埋込型φ100 LED高天井用(~10m) ホワイト 一般形非常照明選定表(パナソニック)埋込型φ150 LED高天井用(~10m) NNFB93617J + NNN80005K LED非常照明+リニューアルプレートセット 高天井用(-10m) 天井埋込型 埋込穴φ175用 非常時点灯30分タイプ 一般形非常照明選定表(パナソニック)埋込型φ200 LED高天井用(~10m) 一般形非常照明選定表(パナソニック)直付型 LED高天井用(~10m) ホワイト

LED特高天井用(~16m)
※30形

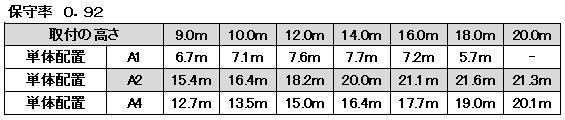

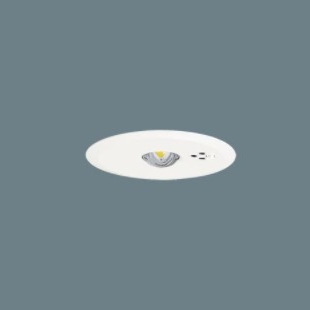

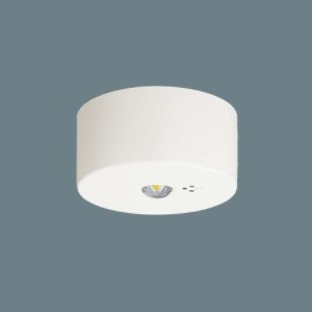

NNFB93608J NNFB93008J
一般形非常照明選定表(パナソニック)埋込型φ100 LED特高天井用(~16m) ホワイト 一般形非常照明選定表(パナソニック)直付型 LED特高天井用(~16m) ホワイト

非常照明 豆知識
非常照明 光 豆知識やっぱり知っておきたい光の単位とは

光の単位にはルーメン・カンデラ・ルクスの3つがあり、それぞれ違いがあります。
非常照明の仕様にも、3つの単位の中でルーメン(lm)が表記されています。
せっかくなので、中学校時代にならった光の単位について、まとめてみましたので興味のある方はぜひお読みください。

ルクスとは

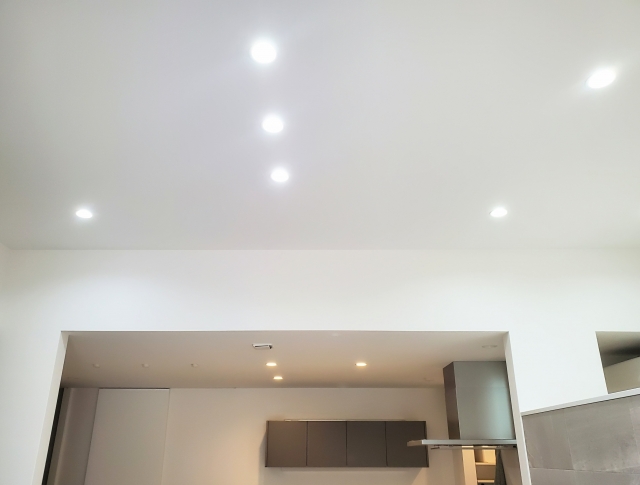

非常照明 光 ルクス



ルクスは明るさの基準としては、昔からなじみ深い指標です。
人の目で実感できるもっとも身近な指標で、それぞれの場所で感じる明るさをルクス(照度)として表しています。対象は照らされている面の明るさを指標としています。
非常照明で床面を照らす場合に使われる単位になります。



ルクスの単位は「lx」



ルーメンとは

非常照明 光 ルーメン



明るさの指標としては、このルーメンがもっともよく扱う機会の多い単位です。
ルーメンは、光源(例えば太陽)からすべての方向に飛ぶ光の量を計測する指標を表します。



単位は光束とも言い、その単位は「lm」
ルーメンは光束という通り、光の束ねた状態です。
ちなみに、ルーメンには照射角度という角度の概念が必要になります。



カンデラとは

非常照明 光 カンデラ



光は直進するという言葉通りで、カンデラは「光の線」の強さだけを示す単位です。
わかりやすいのは太陽の光。
光源である太陽からすべての方向に光が放射されています。
ただ、地球では太陽の見えている半分の光のすべてを浴びているわけですが、カンデラはその中の一点のみの光の強さを示す単位です。



輝度とは

非常照明 輝度



輝度は、発光体の輝きを表し、カンデラに近いもう一つの指標です。



その単位は「cd/㎡」
つまり、輝度は単位面積当たりの光度の値になります。



ルーメンとカンデラの違い



ルーメンは光源全体から降り注がれる「光の量」を表し、一方、カンデラは光源の一部である「光の強さ」を表す指標です。

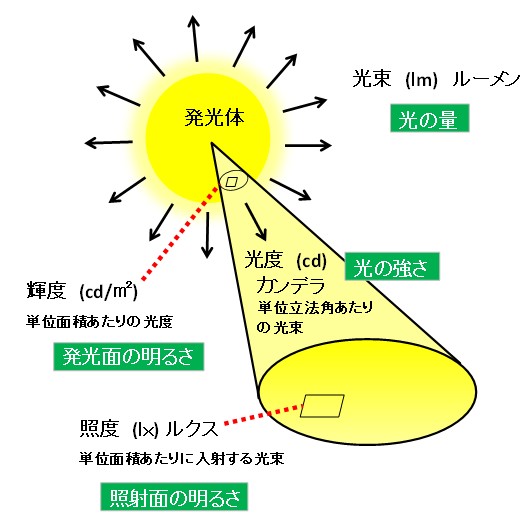

図 光の明るさのイメージ

非常照明 光 イメージ

表 ルーメン・カンデラ・ルクスの計算式

名 称 単  位 計  算  式
ルクス lx、Lux、lm/m 計算式:E(照度)=C(光度)/D2、光源からの距離を D(m) とする。
※ただし直射照度の計算
ルーメン lm 光度の関係を計算式で示すと、L=2π(1-cosθ/2)、(照射角θ(半減角θ/2)として
光度をCカンデラ、光束をLルーメンとする。
半減角は光源の真正面に出てくる光の量を100%の強さとして、光の量がその半分(50%)になる範囲の角度。)で示す。
太陽みたいに全てを照らすような光源の場合、θ=360度なのでL=4πCとなる。(L=12.56C)
カンデラ vcd、lm/sr(※) 軸光度が1000cdとした場合、1mの照射距離の直下照度は1000Lxと言える。
輝度 cd/㎡、lm/㎡/sr(※) 輝度は光源の面積を無視できるように、光度を光源の面積で割ったもの。

※ステラジアン: 1ステラジアンは、半径 r の球において、球面上の面積 α が、半径の平方(球の半径を一辺の長さとする正方形)
と等しい面積になる時の、中心に対する立体角のことで、1sr=4πsr(球の表面積4πr2)
